Descripción
La boca de incendio equipada BIE 45 mm modelo PETTY20PC es la herramienta de intervención hidráulica dimensionada para industria, naves logísticas y establecimientos clasificados de riesgo medio-alto bajo el RSCIEI (Reglamento de Seguridad Contra Incendios en Establecimientos Industriales, RD 2267/2004). El equipo combina armario reversible, devanadera Ø350 mm y manguera plana certificada AENOR SATUR-45.
Lo fabrica Grupo de Incendios (marca GRUINSA) en Golmayo (Soria) con marcado CE 0099 bajo Directiva de Equipos a Presión 2014/68/UE. Cumple las normas UNE-EN 671-1:2013 y EN 14540:2003 específica de mangueras planas para sistemas fijos.
Cuándo la BIE 45mm 20m con puerta ciega es la herramienta correcta del equipo de intervención
El RSCIEI (RD 2267/2004) determina la dotación PCI obligatoria según el nivel de riesgo intrínseco del establecimiento industrial. Cuando el riesgo Qs supera 850 MJ/m² o la superficie excede ciertos umbrales, el proyectista incluye BIE 45 mm en lugar de (o además de) BIE 25 mm.
En edificios mixtos (industriales y de pública concurrencia), el cálculo combina RSCIEI con el CTE DB-SI 4 del Código Técnico de la Edificación. El uso del PETTY20PC corresponde al personal designado del Plan de Autoprotección regulado por RD 393/2007.
El Equipo de Primera Intervención (EPI) y el Equipo de Segunda Intervención (ESI) reciben formación específica en simulacros periódicos. Estos equipos dominan el despliegue completo de la manguera plana antes de abrir la válvula de asiento del PETTY20PC.
Escenarios industriales donde la BIE 45mm 20m con puerta ciega PETTY20PC marca diferencia
El PETTY20PC es elección frecuente en naves logísticas con racks altos donde la boca de incendio equipada de mayor caudal es obligatoria, plantas químicas con sectorización ATEX, centros de transformación eléctrica de alta tensión, gasolineras con almacenamiento de hidrocarburos, y polígonos industriales con riesgo de propagación entre módulos.
También cubre instalaciones singulares con plan de autoprotección complejo: hoteles de gran capacidad superior a 200 plazas, centros comerciales con superficie superior a 2.500 m², y edificios docentes universitarios con auditorios. Para riesgo industrial elevado, la sectorización PCI exige BIE cada 25-30 metros lineales según cálculo hidráulico.
Diferencia operativa: manguera plana frente a manguera semirrígida
La manguera plana del PETTY20PC se almacena enrollada sin presión y requiere despliegue íntegro antes de abrir la válvula de asiento. Una vez presurizada, mantiene rigidez operativa y permite alcanzar focos a mayor distancia con menos pérdida de carga por fricción.
Para uso por ocupantes sin formación específica (oficinas, comercio, vivienda colectiva), Profire recomienda la BIE 25 mm STARPC con manguera semirrígida que admite uso parcialmente desenrollada. Cada formato cubre una situación operativa distinta: el 45 mm es herramienta de equipo entrenado, el 25 mm es ataque inicial de cualquier persona del edificio.
Especificaciones técnicas de la BIE 45mm con puerta ciega con armario reversible

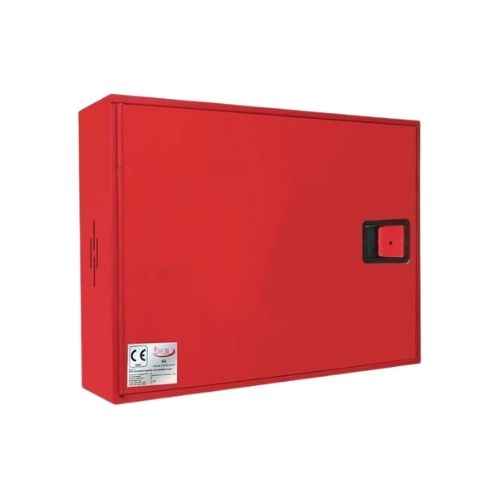

La BIE 45 mm modelo PETTY20PC con puerta ciega incorpora un armario monobloque con puerta ciega de 630 × 500 × 130 mm fabricado en chapa DC01 de 1 mm pintada en poliéster RAL. La opción premium en acero inoxidable AISI 304 amplía resistencia a corrosión.
El armario es reversible: se puede orientar libremente según la geometría del muro y la ubicación de la toma de agua. Esta característica reduce la obra civil necesaria frente a competidores con carcasa de orientación fija. Las 4 entradas troqueladas para toma de agua están preformadas en cada cara.
Componentes verificados según ficha técnica oficial
Datos confirmados por Grupo de Incendios para el modelo PETTY20PC:
- Devanadera: chapa DC01 pintada en poliéster RAL 3000, diámetro Ø350 mm, ángulo de giro superior a 90° para despliegue rápido.
- Manguera plana SATUR-45: diámetro Ø45 mm × 20 metros, fabricada conforme EN 14540:2003 con marca AENOR de producto. Presión de servicio 12 bar, prueba 15 bar y rotura 50 bar.
- Válvula de asiento: latón con salida a 110° y roscas hembra de 1½ pulgada. Incluye válvula antirretorno y pieza de comprobación del manómetro en fibra de vidrio.
- Lanza Variomatic LZV45: diámetro 45 mm, triple efecto chorro/pulverización/cierre, con rosca interior, diámetro equivalente 13 mm.
- Racores: aluminio según UNE 23.400-2:1998 para acoplamiento estándar Bomberos.
- Prestaciones hidráulicas: factor K 85, caudal mínimo 208 l/min a 12 bar (doble que la BIE 25 mm).
- Cerradura abrefácil: tipo resbalón en plástico ABS con bisagra de cremallera, resistente a ambientes industriales.
- Bisagra y entradas: 4 troqueles preformados para agua + bisagra reforzada para apertura repetida en simulacros.
Instalación profesional bajo proyecto PCI y mantenimiento de la BIE 45mm puerta ciega
La instalación de una BIE 45 mm NO es libre del titular del edificio industrial. El cálculo hidráulico de la BIE 45 mm por parte del proyectista PCI determina diámetro de tubería, presión residual y autonomía garantizada del sistema, factores que requieren obra civil específica.
El RIPCI bajo RD 513/2017 (modificado por RD 298/2021) regula el mantenimiento del equipo en tres frecuencias obligatorias:
- Trimestral (responsable del establecimiento): comprobar accesibilidad, señalización vigente, lectura del manómetro, limpiar conjunto y engrasar cierres y bisagras del armario reversible.
- Anual (empresa mantenedora habilitada): desmontar manguera plana completamente y ensayarla en lugar adecuado, verificar lanza Variomatic en sus tres posiciones, estanqueidad de racores y contrastar manómetro con patrón calibrado.
- Quinquenal (empresa mantenedora): someter la manguera SATUR-45 a 15 bar durante 5 minutos sin deformación según procedimiento de la norma EN 14540:2003 y UNE-EN 671-3 de mantenimiento de BIE.
El uso de un equipo BIE sin las revisiones obligatorias constituye infracción grave bajo Ley 31/1995. Las sanciones llegan a 40.000 € y comprometen la cobertura del seguro industrial frente a siniestro.
Acero inoxidable 304: la opción para industria corrosiva, marina y química
La BIE 45 mm en versión inox se suministra opcionalmente en acero inoxidable AISI 304 en lugar de la chapa DC01 pintada. Esta versión del PETTY20PC está dimensionada para sectores donde la pintura RAL convencional sufre degradación acelerada por agentes químicos, salinidad o vapor agresivo.
Los entornos típicos para la BIE 45 mm en versión inox son: industria química y farmacéutica con limpieza intensiva, instalaciones marinas y portuarias con salinidad ambiental, cocinas industriales con vapor y salpicaduras de grasa continuas, plantas alimentarias con limpieza por presión, y zonas frigoríficas con ciclos de condensación frecuente.
La fabricación de la boca de incendio equipada en Soria por Grupo de Incendios incluye certificado AENOR del armario inox y trazabilidad del lote AISI 304 con número de colada del fabricante siderúrgico. La diferencia de precio frente a la versión pintada queda compensada en menos de 5 años de servicio en cualquiera de los entornos mencionados, sin gastos de repintado ni sustitución prematura del armario.
Por qué la BIE 45mm con puerta ciega 20 m es referencia del sector industrial
La marca GRUINSA de Grupo de Incendios acumula 4 décadas fabricando bocas de incendio equipadas desde su planta de Soria. La trazabilidad individual de cada BIE 45 mm PETTY20PC, el marcado CE 0099 verificado en cada lote y la disponibilidad de repuestos originales (válvulas, lanzas, manguera SATUR-45) son factores que valoran instaladores PCI experimentados frente a marcas low-cost importadas.
Si tu proyecto requiere dotación industrial completa, Profire empresa de extintores coordina BIE 45 mm con el resto del paquete PCI: extintores portátiles ABC y CO₂, señalización fotoluminiscente UNE 23033-1, central de detección y plan de autoprotección firmado.
La dotación habitual de nave industrial combina PETTY20PC en zonas técnicas con extintor ABC 6 kg distribuido en zonas comunes para cobertura inmediata.
El plazo de entrega es de 24-48 h en Península y 3-5 días para Baleares mediante CTT Express. La red Profire opera en toda España con base de soporte técnico en Andalucía, y la coordinación CTT permite enviar el equipo BIE 45 mm a obra en 24-48 h para no parar el calendario de instalación PCI.
