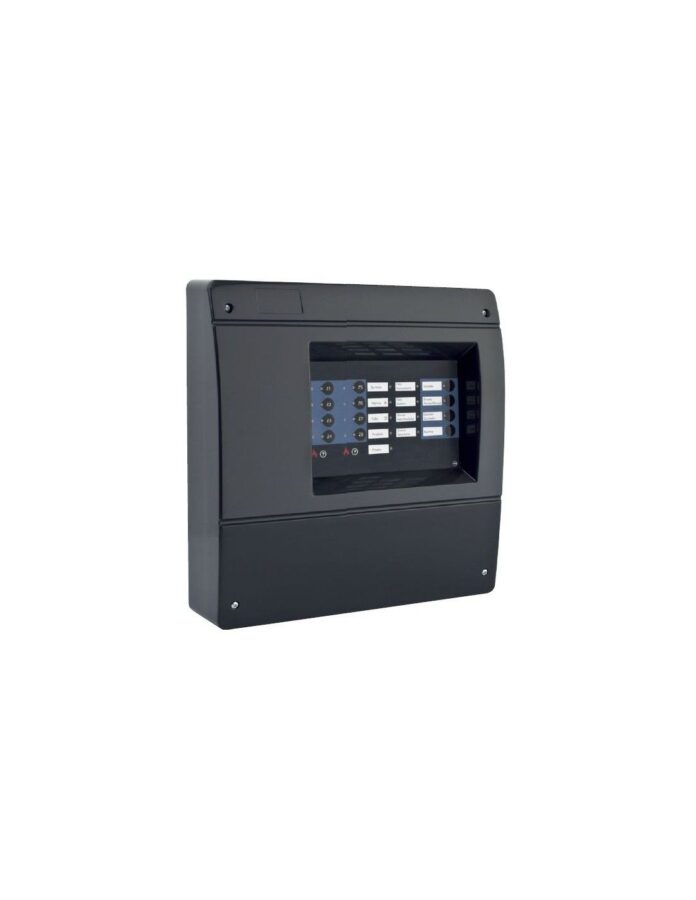

Central de incendios convencional de 4 zonas

Descripción

La central de incendios convencional 4 zonas modelo MIRA M404CP es el panel de control de detección y alarma diseñado para edificios e instalaciones donde el sistema necesita discriminar cuatro sectores independientes en lugar de los dos del formato menor. La fabrica Sistemas de Seguridad MIRA, S.L. en Vilanova i La Geltrú (Barcelona) con la misma electrónica microprocesada y las mismas certificaciones europeas UNE-EN 54-2 y UNE-EN 54-4 que el resto de la familia M400, ampliando la capacidad de gestión a 120 detectores totales (30 por zona) y a cuatro salidas independientes de relé. La central de incendios convencional 4 zonas es el escalón siguiente cuando un solo edificio o un local con varias plantas necesita localización del foco con mayor resolución espacial.

Central de incendios convencional 4 zonas para edificio multi-planta y comercio mediano

Hay tipologías de instalación donde la división espacial natural del edificio supera ya las dos áreas de la central pequeña: una oficina con cuatro plantas independientes accesibles por escalera y ascensor, un hotel boutique con planta baja de servicios y tres plantas de habitaciones, una nave logística con muelle de carga + almacén + área administrativa + sala técnica, una clínica con consultas + sala de pruebas + laboratorio + almacén de fármacos. En todos esos casos lo razonable es escalar al formato de 4 zonas: el panel señaliza con precisión qué sector reportó la alarma y el operario o el servicio de emergencia llega directamente al foco sin recorrer todo el edificio. La gama completa de sistemas de detección de incendios incluye también formatos de 8 y 12 zonas para edificios más grandes y centrales direccionables cuando el proyecto requiere identificar el detector concreto activado en lugar del sector.

Para qué se instala un panel central incendios 4 zonas en un comercio mediano

El cliente típico del formato de 4 zonas es la empresa o el local que ya ha superado la fase de pyme unipersonal y opera en dos o más espacios funcionalmente diferenciados: un comercio de alimentación con sala de venta, cámara frigorífica, obrador y oficina; una academia con varias aulas distribuidas; un coworking con zonas comunes y despachos cerrados. Quien decide comprar central detección 4 zonas obtiene la misma electrónica probada del modelo de 2 sectores con la capacidad de cubrir un edificio entero sin tener que duplicar paneles ni renunciar a la localización por sector durante la inspección post-alarma.

Características técnicas del panel central incendios 4 zonas M404CP

La hoja técnica del fabricante para el M404CP detalla los siguientes parámetros operativos:

• Sectores supervisados: 4 zonas convencionales independientes con admisión de hasta 30 elementos de campo por línea (120 detectores totales o equivalente con pulsadores manuales mezclados).
• Electrónica: arquitectura microprocesada con fuente de alimentación integrada y discriminación por origen de alarma (detector automático vs pulsador manual).
• Tensión de red: 230 V CA, 50 Hz de alimentación primaria.
• Salida estabilizada: 24 V CC para alimentación de la red de detectores conectados.
• Respaldo en autonomía: alojamiento para dos baterías selladas de 12 V que mantienen el sistema operativo durante el corte del suministro principal.
• Salidas relé: relés generales de fuego y avería, configurables además como cuatro salidas independientes por zona para gestión diferenciada de cada sector.
• Programabilidad: retardo configurable, función «día/noche» para modular sensibilidad según horario, función de prueba operable por un solo técnico, fusibles de rearme automático.
• Interfaz de comunicación: bus RS-485 disponible para integración con paneles repetidores remotos y módulos de transmisión a centro receptor de alarmas.
• Tipologías compatibles: detectores ópticos de humo, térmicos diferenciales, infrarrojos lineales, multidetectores combinados, pulsadores manuales rotura de cristal, sirenas piezoeléctricas interiores y exteriores.
• Carcasa: envolvente ABS para instalación mural, mismo formato compacto que el M402C con cuatro entradas de zona en lugar de dos.
• Suministro: 4 resistencias de final de línea incluidas; las baterías de respaldo no van incluidas y se piden por separado dimensionadas según el cálculo de autonomía del proyecto.
• Conformidad: norma europea UNE-EN 54-2 (panel de control y señalización) y UNE-EN 54-4 (fuente de alimentación con respaldo) bajo organismo notificado 0370 con marcado CE preceptivo.

Diferencias entre la central 4 zonas y el panel de menor capacidad

La elección entre los dos formatos de la familia M400 se decide en proyecto a partir de tres criterios concretos. El primero es la geometría del local: si el edificio tiene divisiones físicas claramente diferenciadas en más de dos sectores (planta + sótano + ático, o varios locales independientes bajo la misma instalación), el formato de 4 zonas se impone. El segundo es la facilidad de localización post-alarma: con 4 zonas el equipo de emergencia sabe directamente en qué de los cuatro sectores se ha activado el sensor, ahorrando minutos críticos durante la fase inicial. El tercero es la previsión de crecimiento: una empresa que prevé añadir áreas en un plazo de pocos años se queda corta con la 2 zonas y debería partir directamente del formato superior. Para instalaciones más pequeñas donde dos sectores resuelven la división espacial, la central 2 zonas de la misma familia M400 ofrece la misma electrónica probada con menor capacidad y precio ajustado.

Normativa, instalación y mantenimiento de la central convencional 4 zonas

El despliegue de la M404CP en proyecto español obliga a coordinar tres bloques regulatorios. A nivel constructivo aplica el Documento Básico de Seguridad contra Incendios DB-SI 4 del CTE, que prescribe sistema de detección y alarma según uso y superficie del edificio. A nivel de instalación rige el Reglamento de Instalaciones de Protección Contra Incendios (RD 513/2017), que exige proyecto técnico firmado por instalador habilitado para sistemas que superen el umbral reglamentario. A nivel de componentes interviene la familia UNE-EN 54 entera, no solo las partes 2 y 4 del panel y la fuente: cada detector debe cumplir la subnorma específica de su tecnología (5 térmicos, 7 ópticos de humo, 12 lineales infrarrojos, 11 pulsadores manuales, 23 sirenas).

El ciclo de inspecciones reglamentarias previsto en el anexo del RD 513/2017 articula tres fases: comprobación trimestral por parte del titular del edificio sobre el estado visible del panel y la activación puntual de un elemento por sector, verificación anual por empresa mantenedora habilitada con prueba completa de cada zona y de la batería de respaldo, y reemplazo del paquete de baterías selladas pasados 4 o 5 años según fabricante. La coordinación con Profire se hace a través de visita previa para validar el cálculo de autonomía, el dimensionado de la fuente y la elección del cableado apantallado adecuado a cada tipología de detector.

El sistema de detección automática se complementa siempre con la dotación reglamentaria de extintores portátiles distribuidos por el edificio; el formato más vendido para esa función en pasillos y zonas comunes es el extintor ABC 6 kg en pared, ubicado junto a las salidas de emergencia y los pulsadores manuales. La combinación de central de 4 zonas + extintores portátiles repartidos por zona + sirena interior y exterior + plan de evacuación señalizado es la arquitectura estándar de protección activa para edificios de tamaño medio.
