Central de incendios convencional de 2 zonas

Descripción

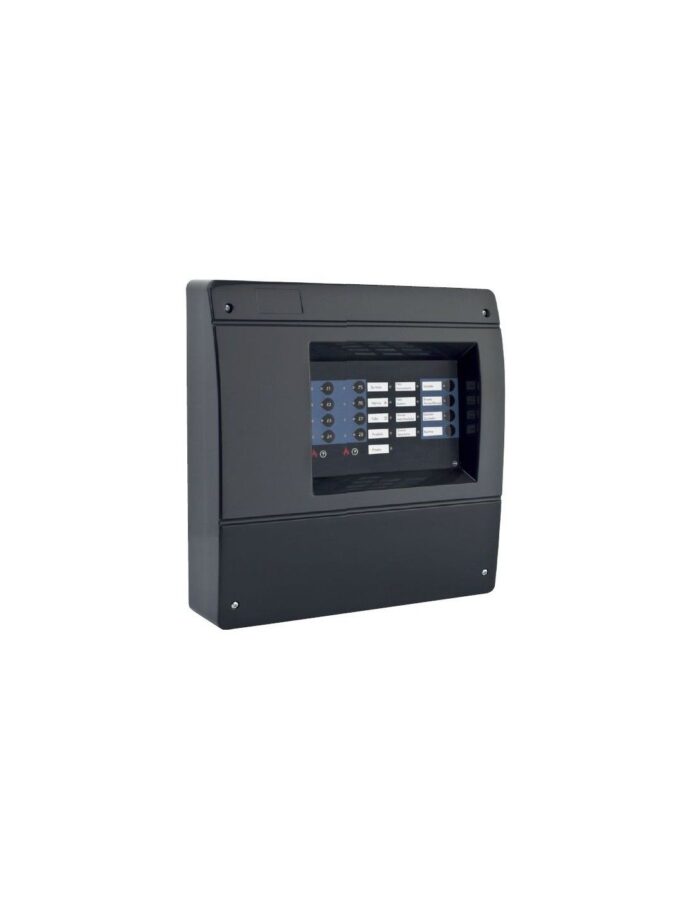

La central de incendios convencional 2 zonas modelo MIRA M402C es el panel de control de detección y alarma que un pequeño local, una oficina o un comercio de planta única necesita para integrar la red de detectores térmicos, ópticos, infrarrojos y pulsadores en dos sectores diferenciados.

Ésta central la fabrica de Sistemas de Seguridad MIRA, S.L. en Vilanova i La Geltrú (Barcelona) con certificación europea UNE-EN 54-2 (paneles de control y señalización) y UNE-EN 54-4 (fuente de alimentación), marcado CE bajo organismo notificado 0370 y formato compacto en caja ABS de 281 × 231 × 98 mm con alojamiento para dos baterías de respaldo. La central de incendios convencional 2 zonas cubre la franja de instalaciones donde el cálculo del proyecto de protección activa identifica dos áreas de riesgo claramente separadas.

Central de incendios convencional 2 zonas para pequeño local y oficina

El CTE DB-SI 4 y el RIPCI definen los casos en los que un local debe disponer de sistema de detección automática de incendios: locales con superficie de uso pública superior al umbral fijado por el reglamento, edificios administrativos a partir de cierta dimensión, hospitales y residencias en cualquier escala, garajes según superficie y locales de pública concurrencia con aforo elevado. Por debajo de esos umbrales el sistema no es obligatorio, pero sigue siendo recomendable cuando el local concentra valor patrimonial o cuando la actividad funciona en horario nocturno con baja ocupación.

La gama de sistemas de detección de incendios del catálogo cubre los formatos convencional y direccionable; el formato convencional como el M402C es el adecuado para superficies de gestión simple donde dos áreas independientes ya bastan para localizar el foco. Cabe destacar que a cada zona se puede enlazar casi 100 dispositivos, haciéndola una de las centrales de detección convencional más versátil y con mejor relación calidad precio del mercado.

Para qué se elige una central detección 2 zonas en una pyme

El perfil habitual de la central de 2 zonas combina superficie limitada con división espacial natural del local: una tienda con almacén trasero, trasteros, naves industriales, un despacho con sala de archivo, una clínica dental con consulta y zona de espera separadas por tabique, un local de hostelería con cocina y comedor independientes. En todos esos casos lo razonable es comprar central detección 2 zonas para que el panel de control discrimine entre el sector donde se origina la alarma y el resto del local, lo que permite al servicio de emergencia llegar directamente al foco sin tener que barrer todo el espacio durante la inspección inicial.

Características técnicas del panel central incendios 2 zonas M402C

La hoja oficial del fabricante recoge para el modelo M402C los siguientes parámetros:

• Capacidad de zonas: 2 zonas convencionales independientes; cada zona admite hasta 30 detectores conectados en línea.
• Tecnología: central microprocesada con fuente de alimentación integrada, discriminación entre alarma originada por detector y alarma originada por pulsador manual.
• Alimentación primaria: 230 V CA a 50 Hz.
• Tensión de trabajo: 24 V CC estabilizada para la red de detectores y dispositivos auxiliares.
• Batería de respaldo: alojamiento interno para dos baterías de 12 V 2,2 Ah (formato compacto) que garantizan operación autónoma ante corte del suministro principal.
• Salidas de relé: relé independiente para señal de fuego y relé para señal de avería; posibilidad de configurar salidas independientes de relé por zona.
• Funciones programables: retardo de alarma, función «día» para modulación de respuesta según horario, fusibles automáticos, función de pruebas por un solo técnico.
• Comunicación: conexión para tarjeta RS-485 que permite integración con paneles repetidores y módulos de comunicación remota.
• Compatibilidad: detectores térmicos, ópticos de humo, infrarrojos, multidetectores, pulsadores manuales, sirenas interiores y exteriores.
• Envolvente: tapa y base en ABS, dimensiones 281 × 231 × 98 mm, instalación mural sencilla con plantilla incluida.
• Accesorios incluidos: 4 resistencias de final de línea (una por entrada de zona y dos para salidas supervisadas).
• Certificaciones: UNE-EN 54-2 (paneles de control y señalización) y UNE-EN 54-4 (fuente de alimentación) con marcado CE 0370 emitido por organismo notificado.

Qué detectores y pulsadores son compatibles con la central MIRA M402C

La arquitectura convencional permite combinar en cada zona varios tipos de elementos de campo según el riesgo dominante del sector que se está supervisando. En cocina y sala de calderas se montan detectores térmicos diferenciales (activación por gradiente de temperatura), en oficinas y zonas administrativas detectores ópticos de humo, en grandes superficies con techo alto los infrarrojos lineales, y en pasillos de evacuación pulsadores manuales junto a las salidas. La sirena de alarma se conecta a la salida supervisada del panel y puede duplicarse en interior y exterior del local. El cableado recomendado por el fabricante es trenzado, preferentemente apantallado para evitar interferencias electromagnéticas, de sección mínima 2 × 1,5 mm². Quien instale la central debe verificar que los detectores elegidos cumplen también la norma UNE-EN 54 en su parte correspondiente (54-5 térmicos, 54-7 ópticos, 54-12 lineales infrarrojos), porque la conformidad del sistema completo depende de la cadena entera.

Normativa, instalación y mantenimiento de la central convencional 2 zonas

El marco normativo aplicable a la instalación es triple: el CTE DB-SI 4 sobre detección, control y extinción del incendio, el RIPCI (RD 513/2017) sobre instalaciones de protección contra incendios y la familia UNE-EN 54 sobre componentes específicos del sistema. La M402C requiere instalación por empresa habilitada y proyecto técnico cuando el local supera los umbrales del reglamento de instalaciones. El plan de mantenimiento periódico fijado por el RIPCI prevé revisión trimestral del titular (verificación de led de funcionamiento, prueba de un detector por zona), inspección anual completa por mantenedor habilitado con prueba general del sistema y sustitución de las baterías cada 4 años aproximadamente para asegurar la autonomía nominal. La coordinación habitual con Profire se hace con visita previa para validar el proyecto y planificar el cableado y la ubicación de cada elemento de campo.

El sistema de detección no sustituye a los equipos de extinción manual exigidos por el mismo RIPCI: cualquier local con central instalada debe disponer también de la dotación de extintores portátiles correspondiente a su superficie y carga de fuego.

El equipo más vendido para complementar la detección automática con extinción primaria es el extintor ABC 6 kg en pared, distribuido en puntos estratégicos junto a las salidas y los pulsadores manuales para que el operario que activa la alarma tenga a mano el agente extintor mientras llegan los servicios de emergencia. La combinación detección + extintor portátil en cada zona pulsador-salida es la arquitectura básica que recomienda el RIPCI para cualquier local con central instalada.
