Descripción

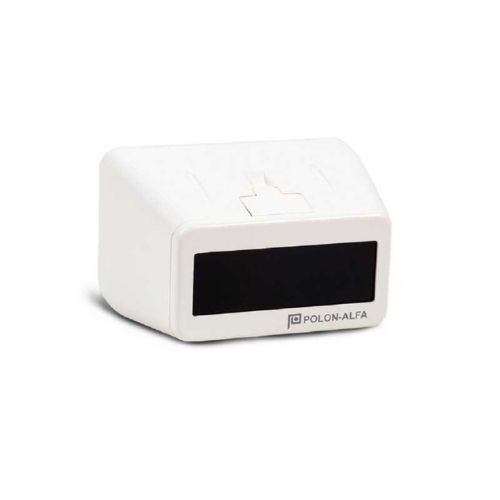

El detector lineal de humos infrarrojo DOP-6001 lo fabrica POLON-ALFA en Bydgoszcz (Polonia) y se distribuye en España a través de Sistemas de Seguridad Mira. A diferencia de un detector puntual, funciona por un haz de luz infrarroja pasante entre el cabezal y un reflector enfrentado, cubriendo desde 5 hasta 100 metros de longitud y un radio de 6 a 7,5 metros a cada lado del haz. Está certificado bajo la norma europea EN 54-12:2015 con marcado CE a través del Organismo Notificado CNBOP-PIB Nº 1438 (Declaración de Prestaciones 1/E343-1/2017/PL). Si necesitas un detector lineal de humos infrarrojo DOP-6001 con respaldo de fabricante europeo y red técnica en España, este modelo cubre el hueco que dejan los detectores puntuales en espacios grandes.
Para qué sirve un detector lineal de humos por infrarrojos en grandes espacios
Hay edificios donde los detectores puntuales clásicos no funcionan bien por una razón física: el humo, antes de subir al techo y activar un sensor concreto, se reparte por una superficie enorme y se diluye. Eso pasa en naves industriales con cubierta a 10 metros, en iglesias y catedrales con bóvedas históricas, en teatros, auditorios y salas con techos altos. Instalar puntuales obligaría a colocar decenas o cientos en cuadrícula. La alternativa lógica dentro de los sistemas de detección de incendios es un detector lineal: un único cabezal vigila todo un volumen alargado del recinto midiendo la densidad media de humo a lo largo del haz.
El detector lineal de humos infrarrojo DOP-6001 en iglesias, naves industriales y techos altos
El fabricante POLON-ALFA indica como aplicaciones típicas las iglesias, catedrales y edificios históricos con techos de valor patrimonial, teatros y óperas, auditorios, naves de producción y salas muy altas en general. Lo crítico aquí es que el haz óptico cubre una longitud de hasta 100 metros con un solo equipo, frente a la cobertura de un radio pequeño que daría un detector óptico de techo. En proyectos reales, el detector lineal infrarrojo DOP-6001 se combina con detectores puntuales en zonas concretas (cuartos técnicos, oficinas adosadas, almacenes) y reserva la vigilancia del volumen principal del recinto al sistema lineal.
Características técnicas del detector lineal de humos infrarrojo modelo DOP-6001
Estos son los datos verificables del fabricante POLON-ALFA y del certificado CNBOP-PIB para el modelo DOP-6001:
- Principio de detección: haz de luz infrarroja pasante entre cabezal y reflector enfrentado
- Rango de alcance con reflector prismático E39-R8: de 5 a 50 metros
- Rango de alcance con conjunto de 4 reflectores 4xE39-R8: de 51 a 100 metros
- Umbrales de sensibilidad seleccionables: 18 %, 30 % y 50 % según la distancia
- Tensión en línea direccionable POLON 4000 / POLON 6000: 16,5 V a 24,6 V con consumo máximo inferior a 0,3 mA
- Tensión en línea convencional: 10,5 V a 24 V con consumo de 5 mA en reposo y 20 mA en alarma a 20 V
- Número máximo de detectores por bucle direccionable POLON 4000/6000: 64 unidades
- Detectores por zona convencional: uno solo y sin resistencia final de línea
- Aislador de cortocircuitos integrado en la versión direccionable
- Tolerancia angular del detector: ± 0,5° · Tolerancia del espejo: ± 5°
- Trazador láser integrado para alineamiento óptico con el reflector (alimentado por pila externa 6F22 de 9 V)
- Rango de temperatura de trabajo: -25 ºC a +55 ºC
- Humedad relativa máxima: 95 % a +40 ºC
- Dimensiones: 129 × 80 × 84 mm
- Peso con base de ajuste: 0,35 kg
- Detección de fuegos de prueba normalizados: TF1, TF2, TF3, TF4, TF5, TF7 y TF8
Diferencia entre el detector lineal DOP-6001 y los detectores ópticos puntuales
La elección entre lineal y puntual no es de calidad sino de geometría del recinto. Un detector óptico puntual vigila un radio fijo desde su posición en el techo, así que en una nave de 30 × 60 metros con techo a 9 metros harían falta varios equipos repartidos en cuadrícula. El DOP-6001 cubre un radio de 6 a 7,5 metros a cada lado del haz a lo largo de los 100 metros del recorrido óptico, lo que permite proteger todo ese volumen con un solo cabezal y su reflector. En proyectos pequeños o en zonas con humos cotidianos como cocinas, los extintores de polvo polivalente y los detectores puntuales convencionales siguen siendo más prácticos. Lo habitual en un edificio mixto es repartir cada tecnología por la zona donde mejor encaja.
Normativa, instalación y mantenimiento del detector lineal de humos
El DOP-6001 cumple los requisitos esenciales del Reglamento de Productos de Construcción (UE) nº 305/2011, la Directiva 2014/30/UE de Compatibilidad Electromagnética y la Directiva 2014/35/UE de baja tensión, con certificado de constancia de prestaciones emitido por CNBOP-PIB bajo EN 54-12:2015. La instalación de un sistema de detección lineal no es libre: cuando el edificio supera los umbrales del CTE DB-SI 4, el sistema debe proyectarse y ejecutarse por empresa habilitada bajo el RIPCI (RD 513/2017), y el diseño debe cumplir además la EN 54-14 en cuanto a separación con respecto al techo, radio de cobertura por altura del recinto y movimiento del aire de ventilación. En Profire coordinamos proyecto, suministro, instalación, alineamiento óptico y mantenimiento del sistema completo.
Una vez instalado el detector lineal en un edificio grande, conviene complementar la detección automática con medios de extinción manual repartidos por los recorridos de evacuación. Un extintor ABC 6 kg situado en pilares y salidas principales permite que el ocupante actúe sobre el conato en cuanto el haz óptico avise, sin esperar a la llegada de los servicios de emergencia.
