Señalización salida de emergencia: pictogramas E001 a E018
Salida, flechas direccionales, punto de reunión, movilidad reducida · Fotoluminiscente · Envío gratis 48-72 h
La señalización de salida de emergencia es el sistema de señales verdes que guía a los ocupantes de un edificio hacia las vías de evacuación durante una emergencia. Es obligatoria en prácticamente cualquier edificio de uso público o laboral según el CTE DB-SI 3, y debe estar visible incluso con el suministro eléctrico cortado, lo que la hace siempre fotoluminiscente según UNE 23035-4.
En Profire encontrarás toda la gama de señales de salida de emergencia homologadas: pictograma clásico (hombre corriendo hacia la puerta, código ISO 7010 E001), flechas direccionales en las cuatro orientaciones, escaleras ascendentes y descendentes, señales de evacuación para personas con movilidad reducida, y señales de punto de reunión.
Si necesitas información general sobre clases fotoluminiscentes, materiales o normativa, consulta la página paraguas de señalización.

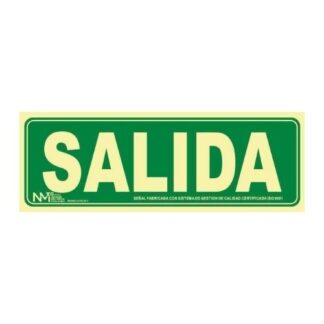

La señal de salida más vendida en Profire
El pictograma E001 — hombre corriendo hacia la puerta con flecha — es el más universal y vendido. Va en cada salida de emergencia del edificio, a 2-2,5 m de altura, centrada sobre el hueco de la puerta. Es la señal base de cualquier plan de evacuación.

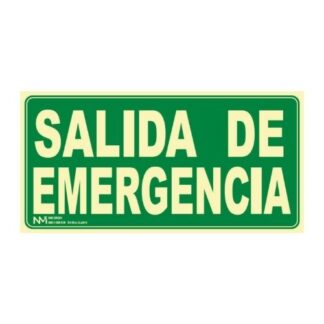

Señal salida de emergencia
Señal de salida de emergencia con pictograma ISO 7010 E001. Hombre corriendo hacia puerta verde. Obligatoria en toda vía de evacuación.
Ver producto →Medidas y luminiscencia según UNE 23035-4
La norma UNE 23035-4 clasifica las señales fotoluminiscentes por su capacidad de emisión en la oscuridad. Los parámetros clave que debes conocer antes de elegir señalización:
- Clase A (alta luminiscencia): mínimo 210 mcd/m² a los 10 minutos y 29 mcd/m² a los 60 minutos tras corte de luz. Obligatoria en rutas principales de evacuación de edificios públicos de más de 1.000 personas.
- Clase B (luminiscencia estándar): mínimo 140 mcd/m² a los 10 minutos y 20 mcd/m² a los 60 minutos. Admisible en edificios de uso laboral y residencial habitual.
- Tiempo de emisión total: Clase A mantiene luminiscencia visible durante 480 minutos (8 horas); Clase B durante 240 minutos (4 horas). Margen muy superior al tiempo habitual de evacuación (3-15 min).
- Tiempo de activación: las señales alcanzan su nivel máximo de luminiscencia tras exposición de 5 minutos a 100 lux (iluminación interior estándar de oficina).
Tabla de tamaños estándar según distancia de visibilidad
La norma UNE 23034 fija el tamaño mínimo de la señal en función de la distancia desde la que debe ser vista. La regla general es altura de señal = distancia / 100:
- Formato A6 (148×105 mm): visibilidad hasta 10 metros. Uso: pasillos cortos, habitaciones interiores, oficinas pequeñas.
- Formato A5 (210×148 mm): visibilidad hasta 15 metros. Uso: pasillos medianos, rellanos de escalera, locales comerciales pequeños.
- Formato A4 (297×210 mm): visibilidad hasta 20 metros. Uso estándar en la mayoría de edificios de oficinas, hoteles, centros educativos.
- Formato A3 (420×297 mm): visibilidad hasta 30 metros. Uso: naves industriales, grandes almacenes, centros comerciales, aparcamientos.
- Formato 600×400 mm: visibilidad hasta 40 metros. Uso: naves logísticas grandes, aeropuertos, recintos deportivos.
- Formato 800×600 mm o superior: para distancias mayores y señales direccionales en exteriores.
Todas estas medidas están disponibles en PVC rígido de 1 mm (interior estándar), aluminio anodizado de 2 mm (exterior o ambiente corrosivo) o vinilo adhesivo de 0,2 mm (superficies lisas donde no se puede taladrar).

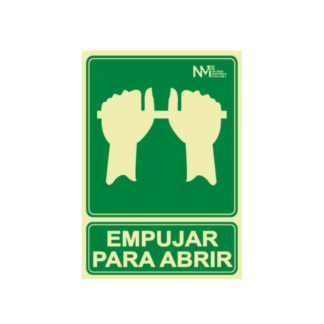

Pictogramas de evacuación: catálogo ISO 7010
La norma ISO 7010 codifica 18 pictogramas verdes de evacuación y salvamento. Estos son los más utilizados en señalización de edificios:
← Desliza para ver la tabla completa| Código | Pictograma | Cuándo se usa |
|---|---|---|
| E001 | Salida de emergencia (hombre corriendo) | Sobre cada salida de emergencia del edificio |
| E002 | Flecha direccional recta | Tramos rectos de pasillo largos |
| E003 | Primeros auxilios | Ubicación del botiquín |
| E004 | Camilla de emergencia | Zonas con camilla de evacuación |
| E005 | Ducha de seguridad | Laboratorios e industrias químicas |
| E006 | Lavaojos | Zonas con productos irritantes |
| E007 | Punto de reunión | Zona exterior segura tras evacuación |
| E010 | Desfibrilador (DEA) | Ubicación del DEA en el edificio |
| E012 | Flecha direccional hacia la salida | Intersecciones y cambios de dirección |
| E017 | Evacuación movilidad reducida | Rutas adaptadas para personas con discapacidad |
Colocación correcta de la señalización de evacuación
La señalización de evacuación sigue reglas específicas diferentes de las señales PCI. Estas son las cuatro reglas críticas:
- Visibilidad continua: desde cualquier punto del recorrido de evacuación, el usuario debe ver al menos una señal verde que le indique hacia dónde avanzar. Si hay tramos rectos largos (más de 10 m), se refuerzan con señales intermedias cada 10-15 metros.
- Sobre cada salida: la señal E001 (hombre corriendo) se coloca justo sobre el hueco de la puerta que conduce al exterior o a otra vía segura, no lateralmente, a 2-2,5 metros del suelo al borde inferior.
- En cada intersección: donde hay cambio de dirección o bifurcación de pasillos, se instala una flecha direccional (E002, E012 o sus variantes) indicando el camino correcto hacia la salida.
- Altura 2-2,5 m al borde inferior, igual que el resto de señalética de seguridad del edificio.
Muchos edificios instalan solo la señal de la puerta de salida (E001) y olvidan las flechas direccionales del recorrido. El resultado: una persona que no conoce el edificio entra en pánico en el primer cruce porque no sabe hacia dónde ir. La normativa exige continuidad visual durante todo el recorrido, no solo marcar las puertas finales. Un buen plan de evacuación tiene tantas o más flechas que señales E001.
Punto de reunión: la señal que se olvida
La señal E007 (punto de reunión) marca la zona exterior segura donde los ocupantes evacuados deben congregarse tras abandonar el edificio. Es obligatoria en centros de trabajo según la Ley 31/1995 de Prevención de Riesgos Laborales, y debe cumplir tres requisitos:
- Ubicarse a una distancia mínima del edificio de 1,5 veces la altura del edificio (por ejemplo, edificio de 12 metros requiere punto de reunión a 18 metros mínimo), para evitar riesgo por caída de cascotes, explosiones o propagación del humo.
- Estar en una zona despejada y accesible de al menos 1 m² por persona evacuada, sin elementos que puedan obstaculizar el conteo de personal o la llegada de servicios de emergencia.
- Ser visible desde lejos y, si hay varios edificios, estar claramente diferenciado a qué edificio pertenece cada punto.
Las señales de punto de reunión se fabrican habitualmente en aluminio para exterior (espesor 2 mm, resistente a UV y humedad), con tamaño mínimo 420×420 mm para visibilidad a 30 metros en zona abierta.
Comprar señalización de emergencia online con envío gratuito
En Profire puedes comprar señalización de emergencia homologada al mejor precio, con envío gratis en 48-72 horas a toda España. Todos los pictogramas cumplen UNE-EN ISO 7010, UNE 23034 y UNE 23035-4, disponibles en Clase A y Clase B fotoluminiscente.
Si además necesitas identificar los equipos de extinción del edificio (extintor, BIE, pulsador), combina esta señalización con nuestras señales PCI: son familias distintas con funciones complementarias.
Pide presupuesto para empresas e instaladores si necesitas combinación de varios tipos de señales para tu proyecto.
También tenemos catálogo completo de señales de evacuación en tamaños y materiales para cualquier necesidad de edificio, desde el local pequeño hasta la nave industrial.
