Descripción
La boca de incendio equipada BIE 25 mm modelo STARPC es la solución de Profire para edificios obligados por el Reglamento de Instalaciones de Protección Contra Incendios (RIPCI). Equipa una manguera semirrígida de 20 metros, carrete abatible reversible y puerta ciega de chapa pintada.
Lo fabrica Grupo de Incendios en Golmayo (Soria) con certificación AENOR y marcado CE bajo Directiva de Equipos a Presión 2014/68/UE. Cumple las normas UNE-EN 671-1:2013 sobre sistemas equipados con manguera y UNE-EN 694:2001 sobre mangueras semirrígidas para sistemas fijos contra incendios.
Características técnicas del BIE 25 mm STARPC fabricación nacional

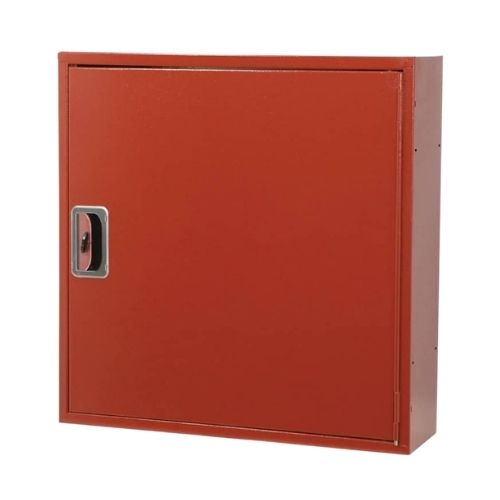

BIE 25 mm 20 m abatible con puerta ciega — modelo de referencia industrial
El BIE 25 mm modelo STARPC incorpora armario monobloque de chapa DC01 de 1 mm con dimensiones 650 × 680 × 195 mm. El acabado va en poliéster en polvo rojo RAL 3002 mediante polimerización industrial.
El armario incluye 4 entradas para abastecimiento de agua, rejilla lateral de ventilación contra condensación y cerradura abrefácil tipo resbalón. La cerradura lleva precinto de seguridad y llave de cortesía para mantenimiento periódico.
La gama completa de bocas de incendio equipadas del catálogo Profire cubre formatos de 25 mm para uso directo por ocupantes del edificio y formatos de 45 mm reservados a Bomberos.
Cada equipo BIE se selecciona según el tipo de edificio obligado por el CTE DB-SI 4 y el RIPCI. Los armarios se fabrican conforme UNE-EN 671-1:2013 y las mangueras llevan certificación AENOR conforme EN-694:2001.
Componentes verificados del armario, carrete y manguera AENOR
La ficha técnica oficial de Grupo de Incendios (marca registrada GRUINSA) recoge los siguientes datos verificados sobre el STARPC:
- Armario: chapa DC01 de 1 mm pintada en poliéster RAL 3002, dimensiones 650 × 680 × 195 mm, monobloque con 4 entradas de agua y rejilla lateral de ventilación.
- Carrete reversible: chapa DC01 pintada en poliéster RAL 3000 con eje y colector de poliamida con fibra de vidrio (modelo CARPLUS), alimentación axial.
- Manguera semirrígida: 25 mm × 20 m fabricada conforme EN-694:2001 con certificado AENOR SATUR-25.
- Válvula de asiento: latón estampado con salida a 110° y roscas de 1 pulgada (VLE25), con antirretorno VLEMT integrado.
- Manómetro: escala 0-16 kg/cm² con rosca ¼ pulgada (MT016).
- Lanza Variomatic: triple efecto chorro, pulverización cónica y cierre, en poliamida con fibra de vidrio (LZV2510SR), diámetro equivalente 10 mm.
- Presiones de manguera: rotura superior a 100 bar, prueba mayor de 15 bar, servicio mayor de 12 bar.
- Cerradura abrefácil: tipo resbalón con precinto de seguridad y llave de cortesía para mantenimiento (CAFGIL).
Para qué edificios es obligatoria la instalación de una BIE 25 mm
El CTE DB-SI 4 y el RIPCI (RD 513/2017, actualizado por RD 298/2021) hacen obligatoria la BIE 25 mm en distintos tipos de edificio. Cualquier zona administrativa o comercial superior a 500 m² requiere dotación.
Los usos residencial público, sanitario, docente y de pública concurrencia obligan a la instalación. Los aparcamientos cerrados de más de 500 m² y la industria con riesgo medio o alto también la exigen.
El proyectista PCI determina el número, ubicación y caudal exacto según superficie, carga térmica y uso del edificio. La BIE 25 mm cubre el ataque inicial de fuego clase A (sólidos celulósicos) por parte de ocupantes del edificio, con menor caudal y manguera más manejable que la BIE 45 mm reservada a Bomberos.
BIE 25 mm frente a BIE 45 mm: diferencia operativa real
La BIE 25 mm tiene factor K 42, diámetro equivalente 10 mm y caudal mínimo 102 l/min a presión de servicio 12 bar. Está diseñada para uso directo por los ocupantes del edificio sin formación específica más allá del simulacro anual. La BIE 45 mm tiene mayor caudal y diámetro y se reserva a Bomberos o equipos de intervención profesional.
Para complementar la dotación PCI obligatoria del edificio conviene combinar la BIE 25 mm con la gama de extintores ABC de Profire. Estos cubren clase B (líquidos inflamables) y clase C (gases combustibles), categorías donde el agua de la BIE no es efectiva.
Instalación profesional y mantenimiento RIPCI obligatorio del BIE STARPC
La instalación de una BIE 25 mm NO es libre del titular del edificio, a diferencia del extintor portátil que sí puede instalar el propietario con el soporte incluido. La BIE conecta a la red de fontanería contra incendios del edificio con presión mínima de servicio 2 bar y caudal hidráulico mínimo en boquilla de 100 l/min según UNE-EN 671-1.
El proceso requiere proyecto técnico firmado por ingeniero o arquitecto y obra civil de canalización con tubería dimensionada según cálculo PCI. La instalación debe ejecutarla empresa habilitada de protección contra incendios inscrita en el registro autonómico. La autonomía mínima del sistema es de 60 minutos de descarga garantizada por proyecto.
Calendario de mantenimiento RIPCI: semestral, anual y quinquenal
El RIPCI bajo RD 513/2017 (actualizado por RD 298/2021) fija tres niveles de mantenimiento obligatorio para la BIE 25 mm:
- Revisión trimestral del titular: verificación visual del precinto, estado del manómetro, accesibilidad y limpieza del armario.
- Inspección anual obligatoria: ejecutada por empresa mantenedora habilitada, incluye prueba de caudal real en boquilla, despliegue completo de la manguera, comprobación de válvula y lanza, con etiqueta firmada en placa del equipo.
- Prueba hidráulica quinquenal de la manguera: a 1,5 veces la presión de servicio durante 5 minutos sin pérdida de presión, según procedimiento UNE-EN 671-3.
La ausencia de cualquiera de estas revisiones o el uso de un equipo BIE 25 mm STARPC caducado es infracción grave según la Ley 31/1995 de Prevención de Riesgos Laborales. Las sanciones van de 1.500 a 40.000 € y dejan al edificio sin cobertura de seguro en caso de siniestro real.
Por qué elegir el STARPC frente a otros BIE 25 mm del mercado
Grupo de Incendios fabrica el modelo STAR en varias variantes según el tipo de puerta y armario: STAR/V con puerta de cristal visible, STAR/VMARK con cristal y marca, SUNGLASS con cristal al ácido y el STARPC con puerta ciega de chapa pintada. La puerta ciega del STARPC es la opción recomendada para escenarios con vandalismo potencial, zonas industriales exigentes o exteriores cubiertos con riesgo de salpicaduras.
El tipo abatible del carrete (en vez de fijo) permite despliegue rápido sin reposicionamiento mediante pivote lateral. Esta diferencia reduce el tiempo de respuesta efectiva en emergencia y facilita el almacenamiento ordenado de la manguera tras revisión periódica.
La marca GRUINSA de Grupo de Incendios es referencia nacional desde los años 80, con fábrica propia en Soria y exportación a más de 30 países. La fabricación en chapa DC01 conforme UNE-EN 10130, la pintura RAL 3002 polimerizada en horno industrial y el certificado AENOR de la manguera SATUR-25 quedan trazables individualmente con número de serie grabado en placa del armario.
Si necesitas Profire empresa de extintores con asesoramiento técnico para dotación PCI completa (BIE más extintores portátiles más señalización más certificado de mantenedor), nuestra red coordina la inspección municipal y el seguimiento del calendario RIPCI quinquenal del edificio.
La dotación reglamentaria habitual de un edificio con BIE 25 mm también incluye el extintor ABC 6 kg distribuido en pasillos comunes para cobertura polivalente. El plazo de entrega habitual es 24-48 h en Península mediante CTT Express, con soporte técnico postventa coordinado desde la red Profire en Andalucía y el resto del territorio.
